Tüplü Medikal Gaz Santralleri
Tüplü tıbbi gaz santralleri hastanedeki medikal gaz ihtiyacının karşılanması ve sistemin devamlılığını sağlamak için kurulan sistemlerdir.
- İki adet EN ISO 10524-2 normuna uygun, 200 bar giriş basıncını 20 bar ara basıncına ayarlayıcı birincil şebeke basınç düzenleyiciler (regülatörler),
- İki adet EN ISO 10524-2 normuna uygun, 20 bar giriş basıncını 4 bar besleme basıncına ayarlayıcı ikinci basınç düzenleyiciler (regülatörler),
- İki adet yüksek basınç gaz kesme vanası,
- EN 837-1'e uygun şekilde bir adet alçak basınç ve iki adet yüksek basınç manometresi,
- Yüksek basınç prosestatı (20 bar ayarlı),

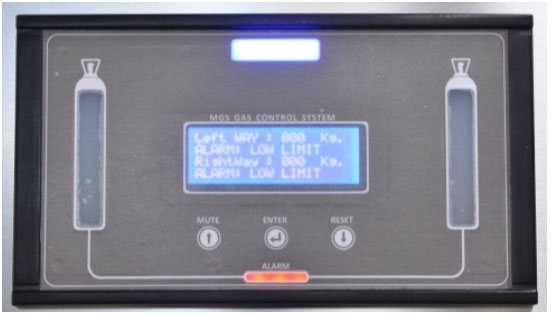

- Bir adet rampa değiştirici invertör sistemi,
Tüplü tıbbi santraller medikal gaz tesisatında genel olarak Oksijen (O2), Azotprotoksit (N2O), Karbondioksit (CO2) , Azot (N2) Karışım (MIX) vb. medikal gaz ihtiyacını karşılamak için kurulur. HTM 02-01 ve TS EN ISO 7396-1 standartlarındaki esaslara göre santral kurulumu yapılır.
Medikal gaz temininde sistem, biri asıl biri yedek olmak üzere iki bölümden oluşur. Basınç değeri kritik seviyeye düştüğü takdirde ikinci sistem otomatik olarak devreye girer ve böylece süreklilik sağlanmış olur.
Tek tüp veya tüp demeti kümeleri haricinde tek yönlü valf, tüp veya tüp demeti ile manifold arasındaki esnek her bir bağlantının manifold ucuna monte edilmelidir.
Tüp veya tüpler ile ilk basınç düzenleyici arasına gözenek boyutu 100 mikrondan daha büyük olmayan bir filtre yerleştirilmelidir.
Her bir tüp ile manifold arasındaki esnek bağlantı ISO 21969'a uygun olmalıdır. Metal olmayan esnek bağlantılar kullanılmamalıdır.
Besleme sistemi içine yerleştirilen bütün tüplerin her birinin devrilmeye karşı korunması için önlemler alınmalıdır. Tüp ile manifold arasındaki esnek bağlantılar bu amaç için kullanılamaz.
| Tüp Sayısı | 2 | 3 | 4 | 5 |
|---|---|---|---|---|
| Ağırlık | 5 kg | 7 kg | 8,5 kg | 10 kg |
Santrali tamamlayan her parça, aynı fabrikadan.
